Лабораторна робота №3. Циклічні обчислювальні процеси

1. Мета роботи

• Вивчити особливості циклічних обчислювальних процесів.
• Опанувати технологію використання операторів циклів.
• Навчитися розробляти алгоритми та програми циклічних процесів.

2. Умова задачі

Обчислити суму ряду (таблиця 3.1, варіант 19):

  5    ∞      (−1)^k · x^k
  Σ    Σ   ─────────────────────
 x=1  k=0   (k + 2)³ · √k

Вимоги методичних вказівок до реалізації:

1. зовнішню суму з параметром від 1 до 5 обчислювати циклом for;
2. внутрішню суму з параметром від 0 до нескінченності — циклом while або do…while;
3. точність розрахунку поточного елемента ряду задає користувач; підсумовування припиняється при її досягненні;
4. кількість доданків внутрішньої суми для кожного параметра зовнішньої має бути різною;
5. розрахунок степеня виконувати за рекурентними співвідношеннями;
6. для запобігання переповненню виходити з внутрішнього циклу при досягненні елементом ряду значень 10⁻³⁸ або 10⁺³⁸;
7. результат подати таблицею з чотирьох колонок: параметри зовнішньої та внутрішньої сум, значення члена ряду, накопичувана сума.

3. Аналіз задачі та теоретичне обґрунтування

Нижня межа внутрішньої суми

В умові варіанта внутрішнє підсумовування починається з k = 0, проте при k = 0 знаменник містить множник √0 = 0, тобто елемент ряду не визначений — це ділення на нуль. Довільно доозначити його значенням 0 або 1 не можна: це змінило б суму. Тому підсумовування починається з k = 1, а факт відхилення від буквального запису умови зафіксовано явно — у коментарі до програми, у повідомленні на екрані та в цьому звіті.

Збіжність ряду

Модуль елемента ряду поводиться як x^k / k^3,5. Показникова функція x^k зростає швидше за будь-який степінь k, тому:

• при x = 1 ряд є знакозмінним із монотонно спадними за модулем членами — за ознакою Лейбніца збігається;
• при x = 2, 3, 4, 5 члени ряду за модулем необмежено зростають — необхідна ознака збіжності не виконується, ряд розбігається.

Саме для цього випадку потрібен контроль переповнення: внутрішній цикл припиняється за порогом 10⁺³⁸ (близьким до межі типу float), а програма повідомляє причину зупинки окремо для кожного x. Без такого порогу підсумовування розбіжного ряду не завершилося б.

Рекурентне співвідношення

Щоб не обчислювати степінь x^k і знак (−1)^k наново на кожній ітерації (і не використовувати pow()), елемент ряду виражається через попередній:

a(k) = (−1)^k · x^k / ((k+2)³ · √k)

 a(k+1)          (k+2)³ · √k
 ────────  =  −x · ─────────────────
  a(k)            (k+3)³ · √(k+1)

Перший доданок обчислюється явно, оскільки рекурентний перехід від k = 0 неможливий:

a(1) = (−1)¹ · x¹ / (3³ · √1) = −x / 27

Такий підхід дає сталу кількість арифметичних операцій на ітерацію незалежно від номера доданка.

Вибір операторів циклу

Зовнішній цикл — for: кількість повторень відома наперед (рівно 5). Внутрішній — do…while: кількість доданків наперед невідома, а перший доданок треба додати обов'язково, тому перевірку умови розміщено після тіла циклу. Умови припинення перевіряються до обчислення наступного елемента, інакше причина зупинки була б втрачена.

Рекомендована література (зі списку методичних вказівок): Ковалюк Т.В. Алгоритмізація та програмування. – Львів.: «Магнолія 2006», 2024. – 400 с.; Deitel P., Deitel H. C++ How to Program. Pearson Education, Inc. Hoboken, New Jersey. 2017. – 3015 p.

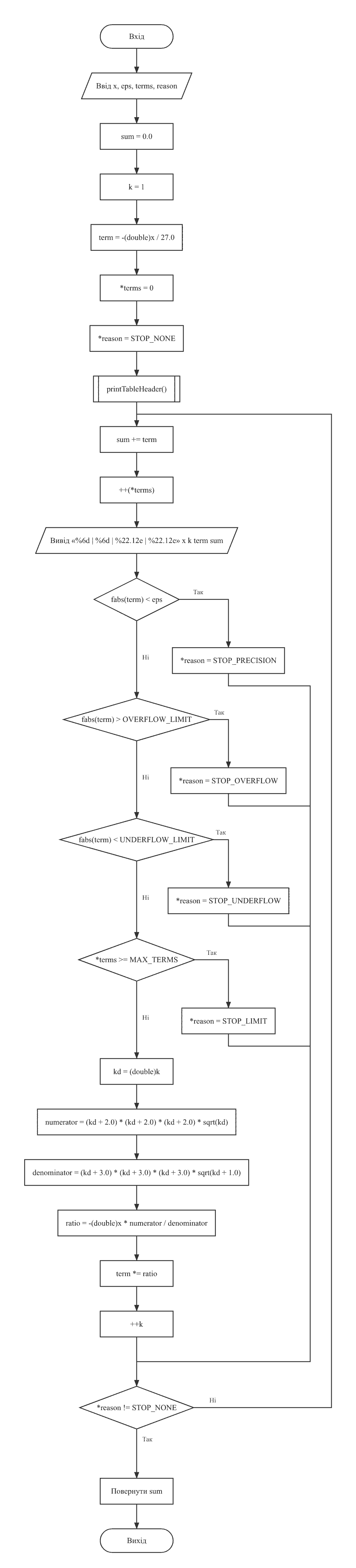

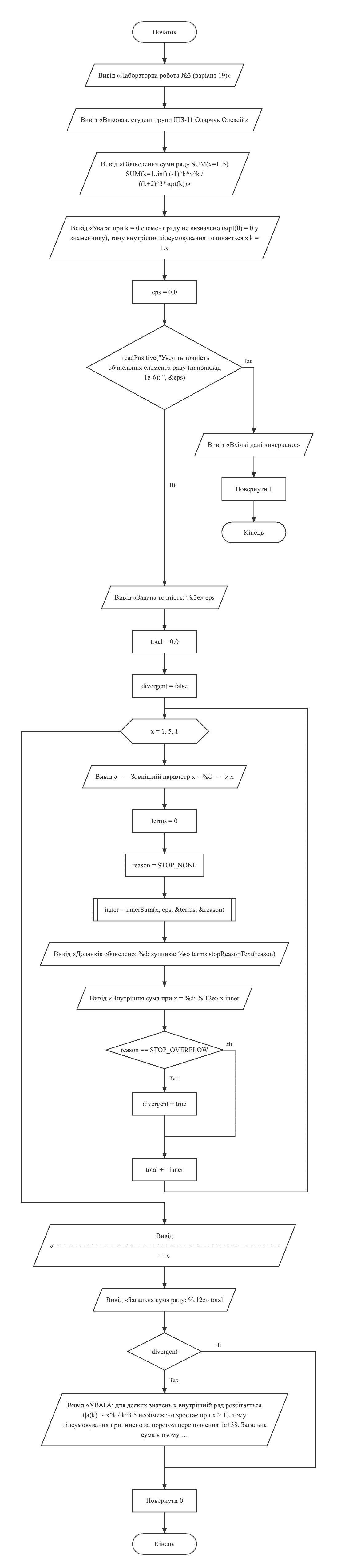

4. Блок-схема алгоритму

Схеми побудовано з текстів програм за допомогою rombik (rombik.app) відповідно до ДСТУ 19.701-90 (ISO 5807).

5. Текст програми

task1.c

Завантажити файл task1.c

/*==============================================================================
  Лабораторна робота №3. Варіант 19.
  Тема: циклічні обчислювальні процеси.

  Умова (таблиця 3.1, варіант 19): обчислити суму ряду

            5     inf     (-1)^k * x^k
           SUM   SUM   ---------------------
           x=1   k=0    (k + 2)^3 * sqrt(k)

  Вимоги методичних вказівок до реалізації:
    - зовнішню суму (параметр 1..5) обчислювати циклом for;
    - внутрішню суму (параметр від 0 до нескінченності) — циклом while
      або do...while;
    - точність обчислення поточного елемента ряду задає користувач;
    - підсумовування припиняється при досягненні заданої точності;
    - степінь обчислювати за рекурентним співвідношенням (без pow());
    - для запобігання переповненню виходити з внутрішнього циклу при
      досягненні поточним елементом ряду значень 1e-38 або 1e+38;
    - результат подати таблицею з чотирьох колонок.

  ЗАУВАЖЕННЯ 1 (нижня межа внутрішньої суми).
      В умові варіанта внутрішнє підсумовування починається з k = 0, проте
      при k = 0 знаменник містить множник sqrt(0) = 0, тобто елемент ряду
      не визначений (ділення на нуль). Оскільки доозначити його довільним
      значенням не можна, підсумовування починається з k = 1. Про це
      програма повідомляє під час запуску.

  ЗАУВАЖЕННЯ 2 (збіжність).
      Модуль елемента ряду поводиться як x^k / k^3.5, тому ряд збігається
      лише при |x| <= 1. Для x = 2, 3, 4, 5 ряд розбігається, і елементи
      необмежено зростають. Для цього випадку і потрібен контроль
      переповнення, передбачений методичними вказівками: внутрішній цикл
      припиняється за порогом 1e+38, а програма повідомляє причину зупинки.

  Виконав: Одарчук Олексій, КНУ імені Тараса Шевченка, ФІТ, група ІПЗ-11.

  Компілятор: gcc -std=c17
==============================================================================*/

#include <stdio.h>
#include <stdbool.h>
#include <math.h>

/* Межі контролю переповнення комірки пам'яті, задані умовою варіанта. */
const double OVERFLOW_LIMIT = 1e+38;
const double UNDERFLOW_LIMIT = 1e-38;

/* Верхня межа кількості доданків — страховка від зациклення у випадку,
   коли елемент ряду прямує до сталої, не досягаючи жодного з порогів. */
const int MAX_TERMS = 100000;

/* Причина припинення внутрішнього циклу. У мові C ім'я переліку саме по собі
   не є іменем типу, тому оголошення загорнуто в typedef. */
typedef enum {
    STOP_NONE,      /* підсумовування триває                     */
    STOP_PRECISION, /* досягнуто заданої точності — ряд збігся   */
    STOP_OVERFLOW,  /* елемент перевищив 1e+38 — ряд розбігається */
    STOP_UNDERFLOW, /* елемент став меншим за 1e-38 — машинний нуль */
    STOP_LIMIT      /* вичерпано ліміт кількості доданків          */
} StopReason;

/*------------------------------------------------------------------------------
  utf8Width — ширина рядка в символах, а не в байтах.

  У кодуванні UTF-8 кирилична літера займає два байти, тому специфікатор
  формату виду %-16s, який рахує байти, вирівнює заголовки таблиць
  неправильно. Функція рахує лише початкові байти символів: у продовжувальних
  байтах старші біти дорівнюють 10 у двійковій системі.

  Параметри: s [вхідний] — рядок у кодуванні UTF-8.
  Повертає : кількість символів рядка.
------------------------------------------------------------------------------*/
int utf8Width(const char *s)
{
    int width = 0;

    for (const unsigned char *p = (const unsigned char *)s; *p != '\0'; ++p)
        /* Продовжувальний байт UTF-8 має вигляд 10xxxxxx: маска 0xC0 лишає
           два старші біти, і якщо вони не дорівнюють 10, це початок символу. */
        if ((*p & 0xC0) != 0x80)
            ++width;

    return width;
}

/*------------------------------------------------------------------------------
  printPadded — вивести рядок, доповнивши його пропусками до заданої ширини.

  Параметри:
      s     [вхідний] — рядок, що виводиться;
      width [вхідний] — потрібна ширина поля в символах;
      left  [вхідний] — true: вирівнювання ліворуч; false: праворуч.

  Локальні змінні:
      pad — кількість пропусків, які треба додати.
------------------------------------------------------------------------------*/
void printPadded(const char *s, int width, bool left)
{
    const int pad = width - utf8Width(s);

    if (!left)
        for (int i = 0; i < pad; ++i)
            putchar(' ');

    printf("%s", s);

    if (left)
        for (int i = 0; i < pad; ++i)
            putchar(' ');
}

/*------------------------------------------------------------------------------
  stopReasonText — текстовий опис причини припинення підсумовування.

  Параметри: reason [вхідний] — код причини.
  Повертає : рядок-константу з поясненням.
------------------------------------------------------------------------------*/
const char *stopReasonText(StopReason reason)
{
    switch (reason) {
    case STOP_NONE:
        return "підсумовування не завершено";
    case STOP_PRECISION:
        return "досягнуто заданої точності (ряд збігся)";
    case STOP_OVERFLOW:
        return "елемент ряду перевищив 1e+38 (ряд розбігається)";
    case STOP_UNDERFLOW:
        return "елемент ряду став меншим за 1e-38";
    case STOP_LIMIT:
        return "вичерпано ліміт кількості доданків";
    }
    return "невідома причина";
}

/*------------------------------------------------------------------------------
  printTableHeader — вивести заголовок таблиці з чотирьох колонок: параметри
                     зовнішньої та внутрішньої сум, член ряду, накопичена сума.
------------------------------------------------------------------------------*/
void printTableHeader(void)
{
    printf("  ");
    printPadded("x", 6, false);
    printf(" | ");
    printPadded("k", 6, false);
    printf(" | ");
    printPadded("елемент ряду a(k)", 22, false);
    printf(" | ");
    printPadded("накопичена сума", 22, false);
    printf("\n");
    printf("  -------+--------+------------------------+------------------------\n");
}

/*------------------------------------------------------------------------------
  innerSum — обчислити внутрішню суму ряду для заданого параметра x.

  Використане рекурентне співвідношення. Елемент ряду
        a(k) = (-1)^k * x^k / ((k+2)^3 * sqrt(k))
  виражається через попередній, тож степінь x^k і знак (-1)^k не
  обчислюються наново:

        a(k+1)      (k+2)^3 * sqrt(k)
        ------ = -x * -------------------
         a(k)        (k+3)^3 * sqrt(k+1)

  Перший доданок a(1) = -x / (3^3 * sqrt(1)) = -x/27 обчислюється явно,
  оскільки рекурентний перехід від k = 0 неможливий (a(0) не визначено).

  Параметри:
      x       [вхідний]  — параметр зовнішньої суми (1..5);
      eps     [вхідний]  — задана користувачем точність;
      terms   [вихідний] — адреса лічильника обчислених доданків;
      reason  [вихідний] — адреса коду причини припинення циклу.

  Повертає: значення внутрішньої суми.

  Локальні змінні:
      sum      — накопичувана сума ряду;
      term     — значення поточного елемента ряду a(k);
      k        — номер поточного елемента ряду;
      ratio    — множник переходу до наступного елемента;
      kd       — номер елемента у дійсному вигляді (для формул).
------------------------------------------------------------------------------*/
double innerSum(int x, double eps, int *terms, StopReason *reason)
{
    double sum = 0.0;
    int k = 1;
    double term = -(double)x / 27.0; /* a(1) = -x / (1+2)^3 / sqrt(1) */

    *terms = 0;
    *reason = STOP_NONE;

    printTableHeader();

    /* Цикл з постумовою: перший доданок додається обов'язково, а кількість
       доданків наперед невідома. Цикл триває, доки не визначено причину
       зупинки. */
    do {
        sum += term;
        ++(*terms);

        printf("  %6d | %6d | %22.12e | %22.12e\n", x, k, term, sum);

        /* Умови припинення перевіряються до обчислення наступного елемента,
           щоб не втратити причину зупинки. */
        if (fabs(term) < eps) {
            *reason = STOP_PRECISION;
        } else if (fabs(term) > OVERFLOW_LIMIT) {
            *reason = STOP_OVERFLOW;
        } else if (fabs(term) < UNDERFLOW_LIMIT) {
            *reason = STOP_UNDERFLOW;
        } else if (*terms >= MAX_TERMS) {
            *reason = STOP_LIMIT;
        } else {
            /* Рекурентний перехід a(k) -> a(k+1). */
            const double kd = (double)k;
            const double numerator = (kd + 2.0) * (kd + 2.0) * (kd + 2.0) * sqrt(kd);
            const double denominator =
                (kd + 3.0) * (kd + 3.0) * (kd + 3.0) * sqrt(kd + 1.0);
            const double ratio = -(double)x * numerator / denominator;

            term *= ratio;
            ++k;
        }
    } while (*reason == STOP_NONE);

    return sum;
}

/*------------------------------------------------------------------------------
  readPositive — прочитати додатне дійсне число з контролем введення.

  Параметри:
      prompt [вхідний]  — текст запрошення;
      value  [вихідний] — адреса змінної для введеного числа.
  Повертає : true — число прочитано; false — вхідні дані вичерпано.

  Локальні змінні:
      c — черговий символ, що зчитується під час очищення буфера.
------------------------------------------------------------------------------*/
bool readPositive(const char *prompt, double *value)
{
    printf("%s", prompt);

    while (scanf("%lf", value) != 1 || *value <= 0.0) {
        if (feof(stdin))
            return false;

        int c;
        /* очищення буфера клавіатури */
        while ((c = getchar()) != '\n' && c != EOF) {
        }
        printf("Помилка: потрібне додатне дійсне число. Повторіть: ");
    }
    return true;
}

/*------------------------------------------------------------------------------
  Головна функція. Читає точність обчислень, обчислює зовнішню суму
  циклом for та виводить підсумкову таблицю.

  Локальні змінні:
      eps       — точність обчислення елемента ряду;
      total     — значення зовнішньої (загальної) суми;
      inner     — значення внутрішньої суми для поточного x;
      terms     — кількість доданків внутрішньої суми;
      reason    — причина припинення внутрішнього циклу;
      divergent — ознака того, що хоча б одна внутрішня сума розбіглася.
------------------------------------------------------------------------------*/
int main()
{
    printf("Лабораторна робота №3 (варіант 19)\n");
    printf("Виконав: студент групи ІПЗ-11 Одарчук Олексій\n");
    printf("Обчислення суми ряду  SUM(x=1..5) SUM(k=1..inf) (-1)^k*x^k / "
           "((k+2)^3*sqrt(k))\n\n");
    printf("Увага: при k = 0 елемент ряду не визначено (sqrt(0) = 0 у знаменнику),\n"
           "       тому внутрішнє підсумовування починається з k = 1.\n\n");

    double eps = 0.0;
    if (!readPositive("Уведіть точність обчислення елемента ряду (наприклад 1e-6): ",
                      &eps)) {
        printf("\nВхідні дані вичерпано.\n");
        return 1;
    }

    printf("\nЗадана точність: %.3e\n", eps);

    double total = 0.0;
    bool divergent = false;

    /* Зовнішня сума — цикл з лічильником (for), параметр x = 1..5. */
    for (int x = 1; x <= 5; ++x) {
        printf("\n=== Зовнішній параметр x = %d ===\n", x);

        int terms = 0;
        StopReason reason = STOP_NONE;
        const double inner = innerSum(x, eps, &terms, &reason);

        printf("  Доданків обчислено: %d; зупинка: %s\n", terms,
               stopReasonText(reason));
        printf("  Внутрішня сума при x = %d: %.12e\n", x, inner);

        if (reason == STOP_OVERFLOW)
            divergent = true;

        total += inner;
    }

    printf("\n============================================================\n");
    printf("Загальна сума ряду: %.12e\n", total);

    if (divergent) {
        printf("\nУВАГА: для деяких значень x внутрішній ряд розбігається\n"
               "(|a(k)| ~ x^k / k^3.5 необмежено зростає при x > 1),\n"
               "тому підсумовування припинено за порогом переповнення 1e+38.\n"
               "Загальна сума в цьому разі не має скінченного значення.\n");
    }

    return 0;
}

6. Результати виконання роботи

Компіляція: make (gcc -std=c17, прапорці -Wall -Wextra -pedantic -O2). Попереджень компілятора немає.

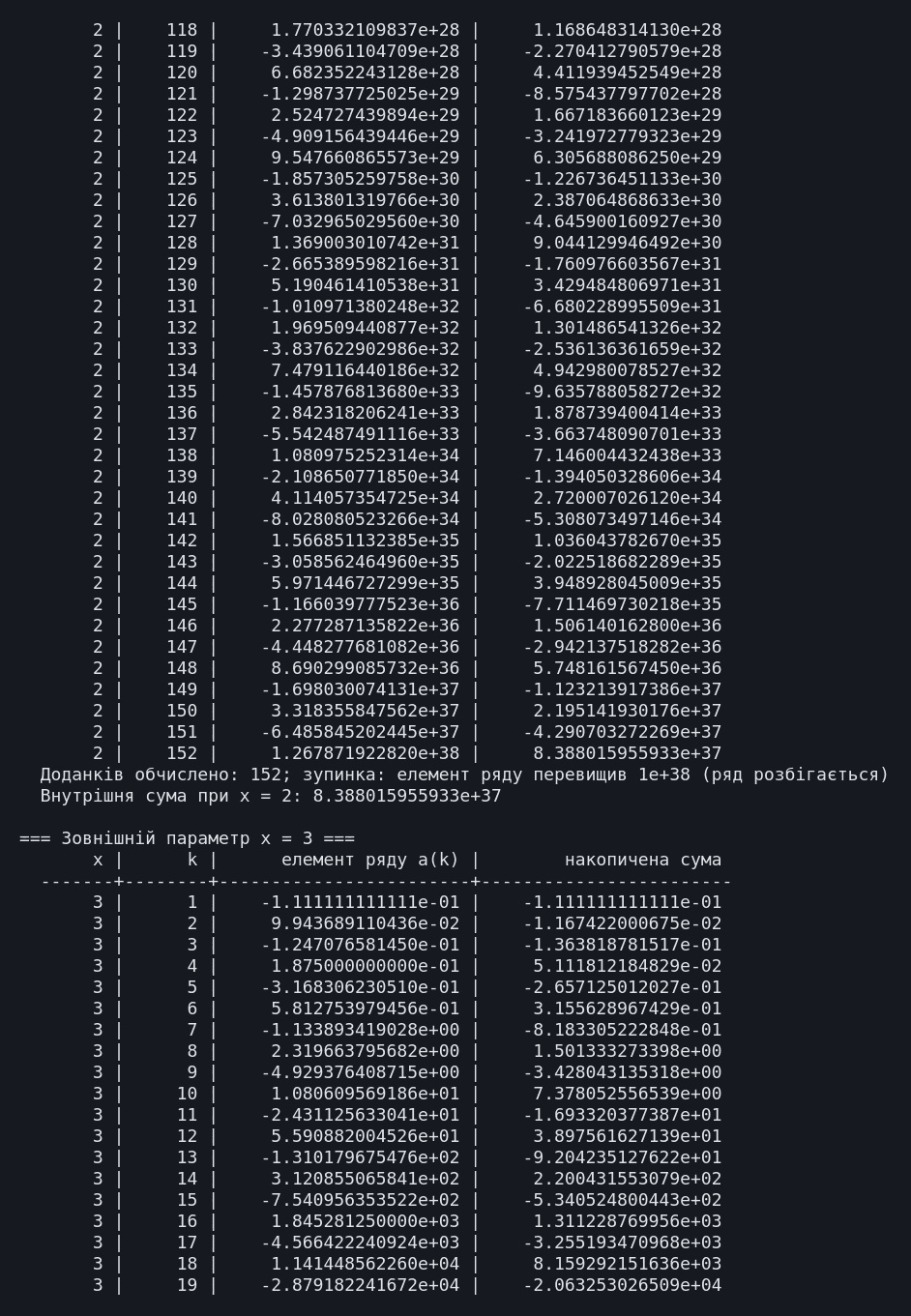

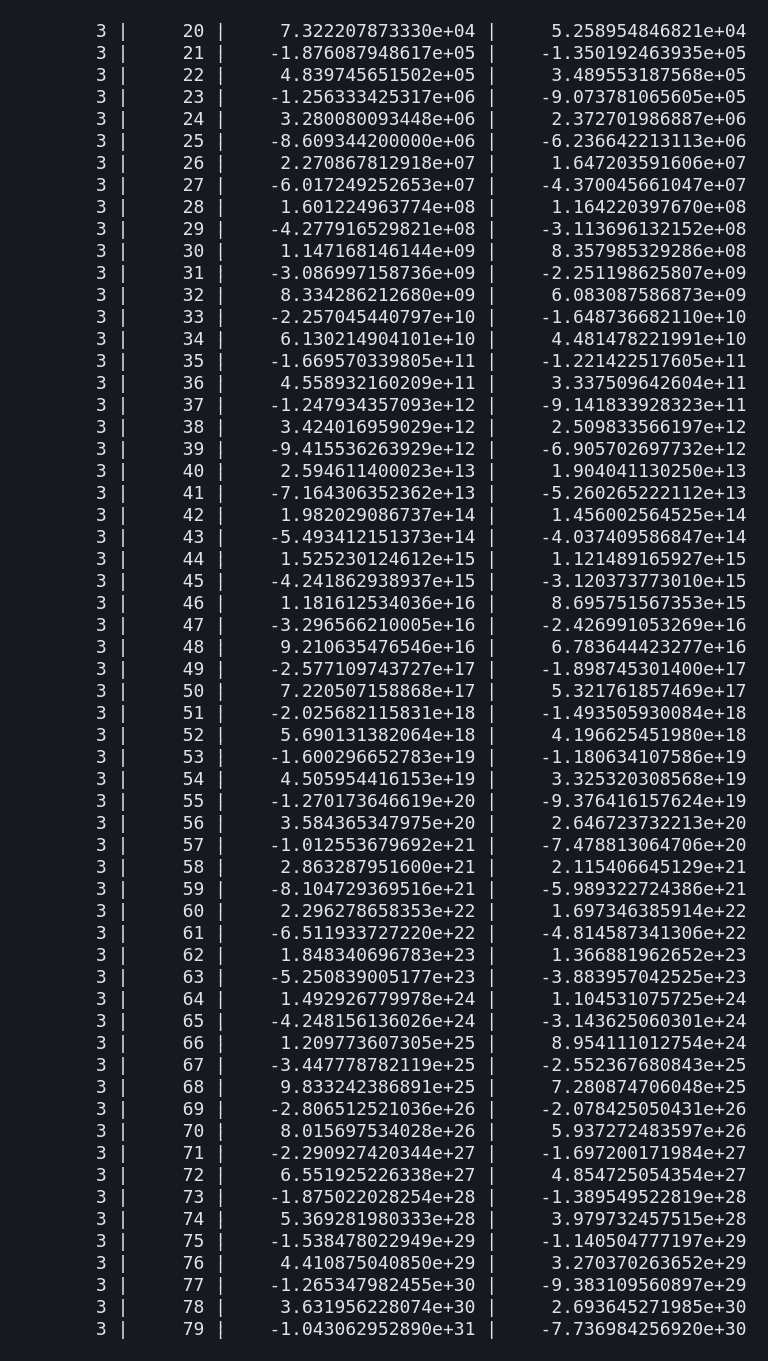

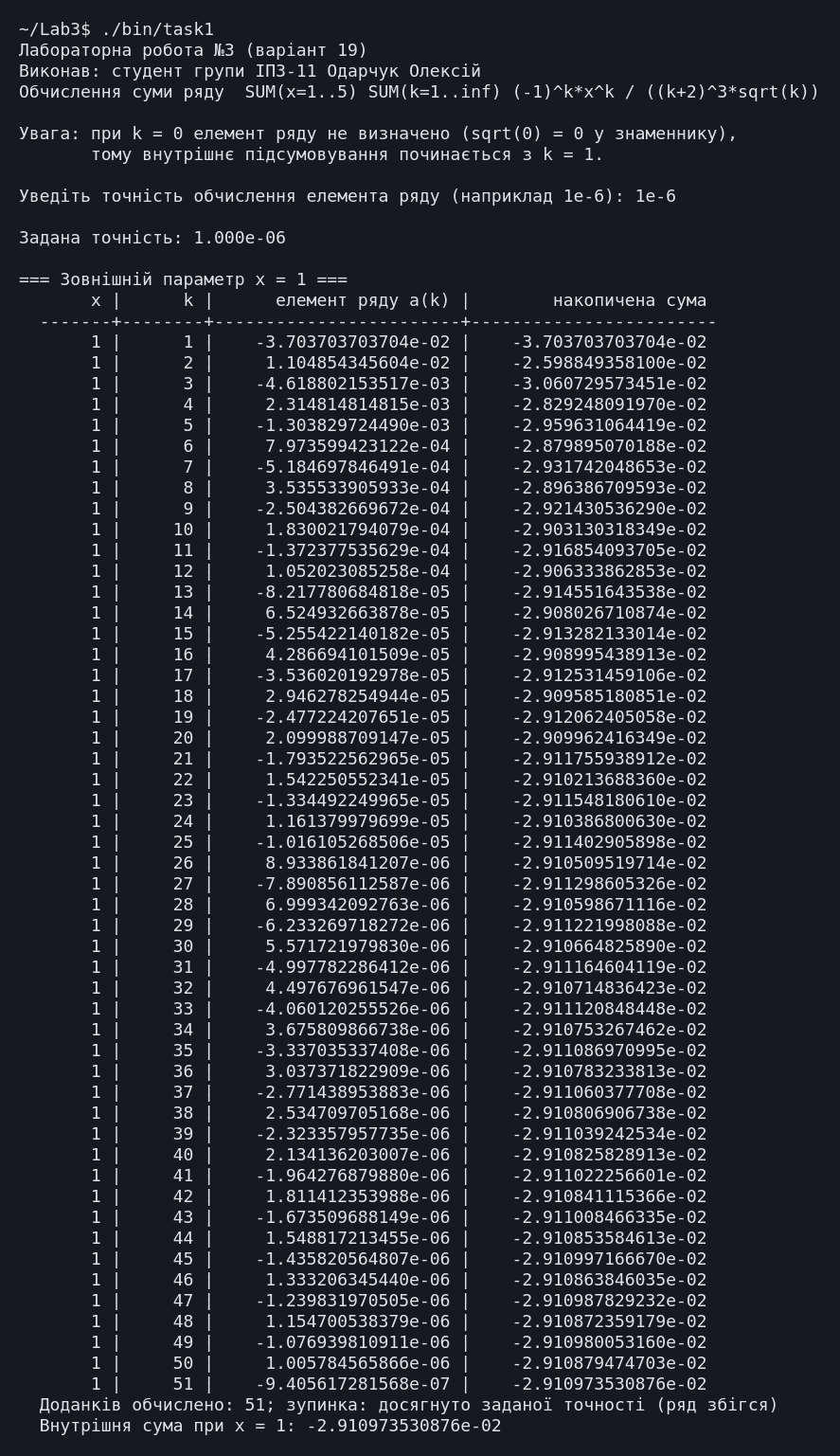

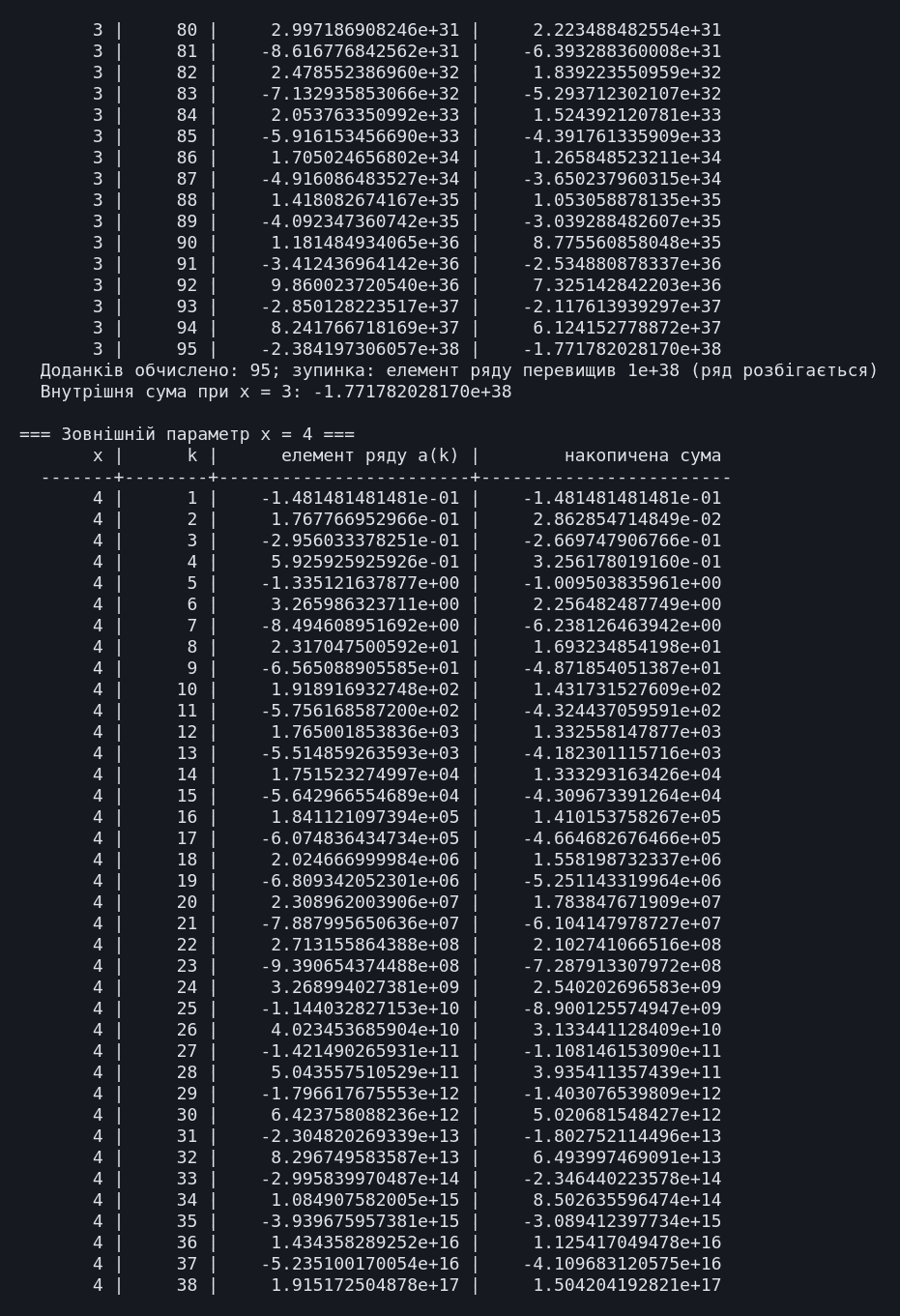

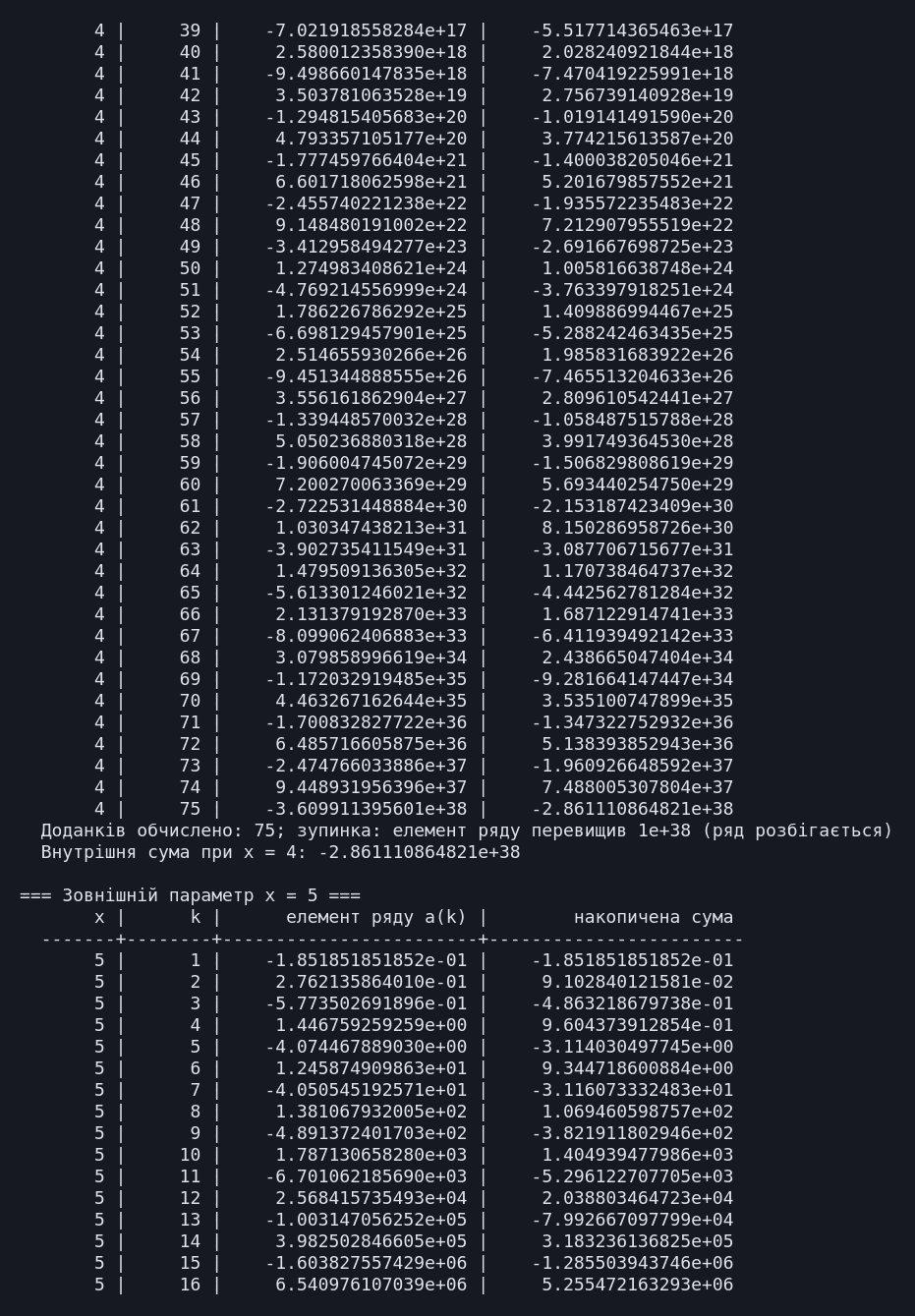

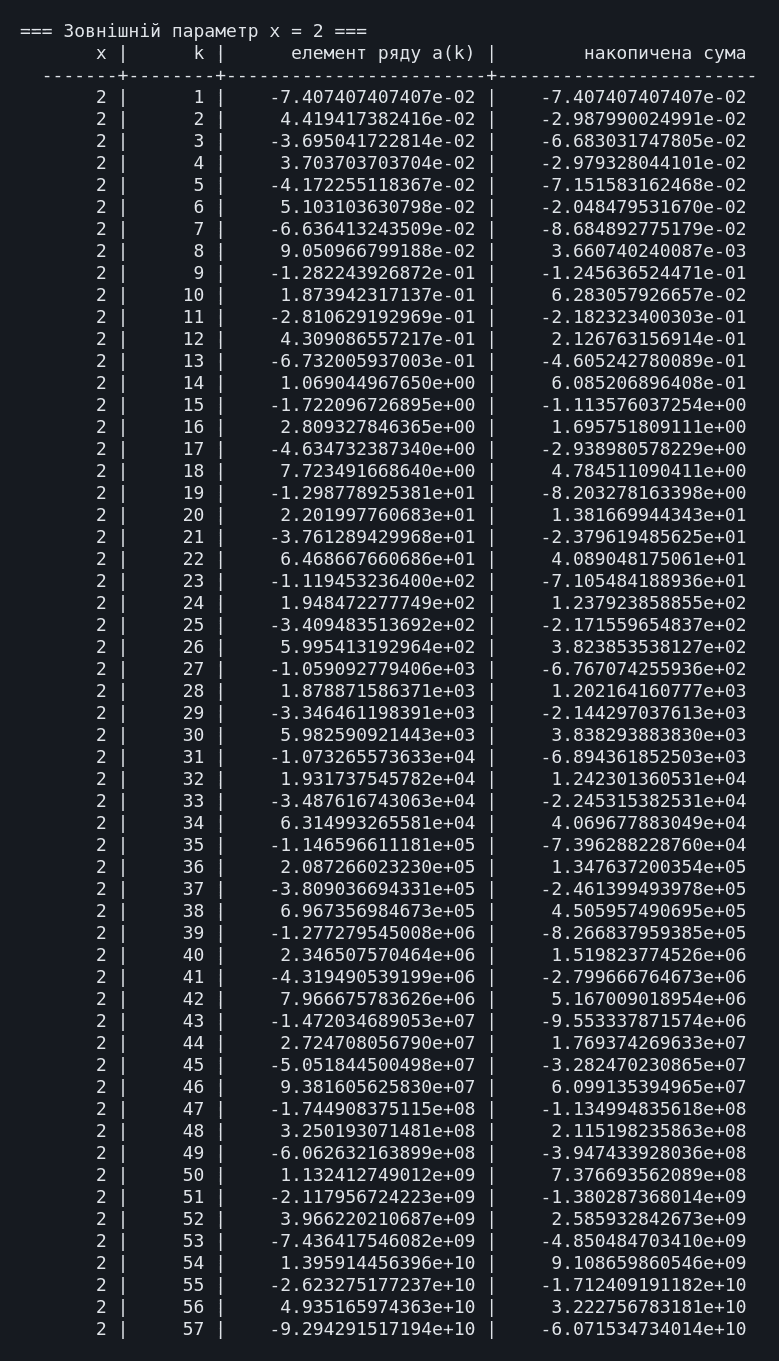

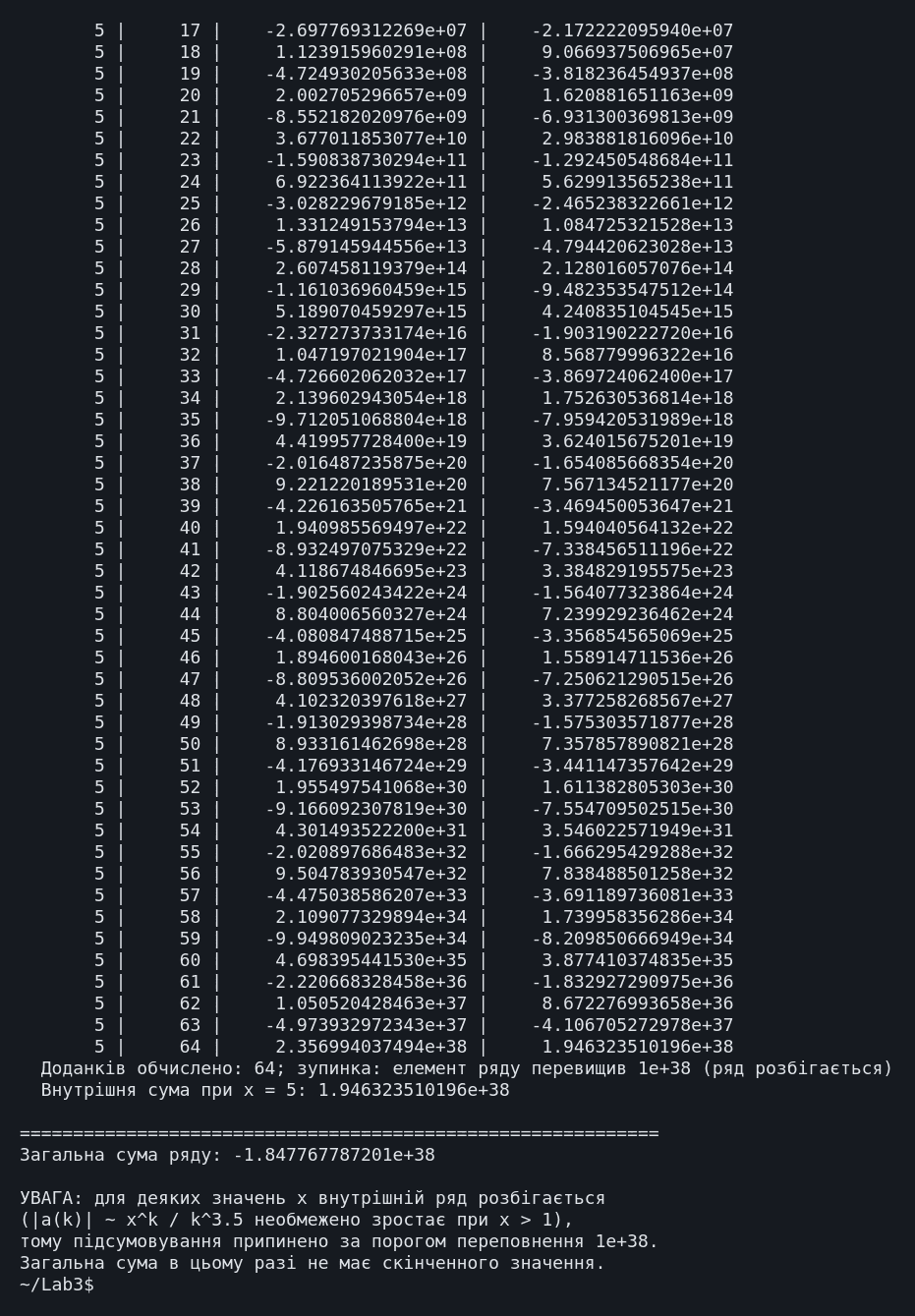

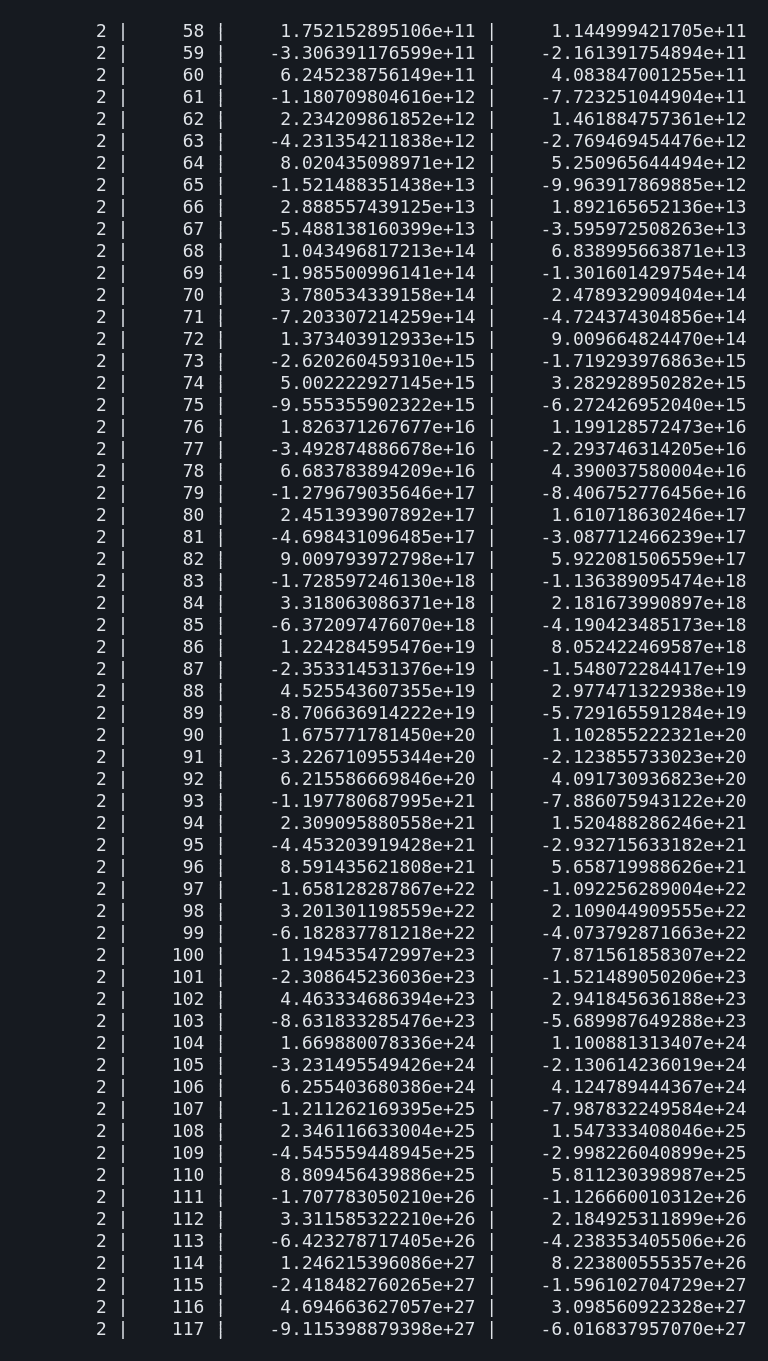

Нижче наведено екранні копії повних прогонів програм: кожна починається з запуску програми, містить усе введення з клавіатури й увесь вивід до завершення роботи. Прогін, що не вміщується на один екран, подано кількома послідовними частинами. Протоколи всіх прогонів, зокрема додаткових наборів вхідних даних, винесено окремими файлами за посиланнями.

Повний протокол виконання (task1.txt) — повний протокол, 928 рядків

7. Аналіз достовірності результатів

Достовірність результатів перевірено обчисленням суми ряду на калькуляторі та ручним розрахунком перших доданків. Для кожної контрольної величини поруч із розрахунком наведено результат програми.

Перевірка розрахунків на калькуляторі

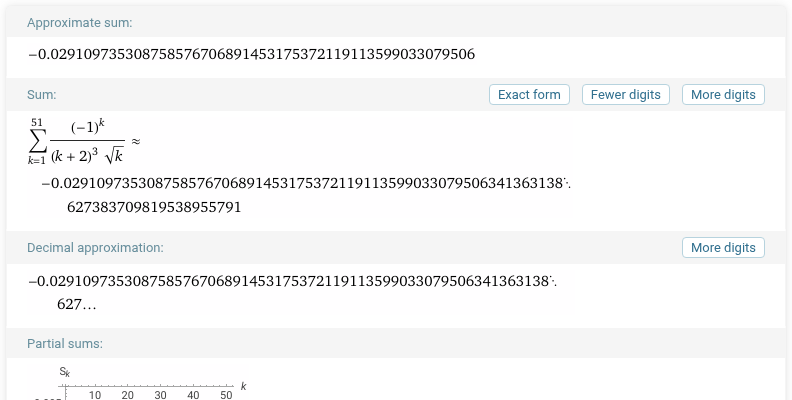

Нижче наведено екранні копії обчислень у калькуляторі Wolfram|Alpha; поруч із кожною — результат програми.

Калькулятор: −0,0291097353087585767…; програма: −2,910973530876e−02. Значення збігаються.

Калькулятор: −0,0291093. Програма (51 доданок): −0,0291097. Розбіжність ≈ 4·10⁻⁷ менша за задану точність 10⁻⁶, що й очікується для знакозмінного ряду: за ознакою Лейбніца похибка часткової суми не перевищує модуля першого відкинутого доданка.

Перевірка перших доданків ручним розрахунком

Збіг до всіх виведених значущих цифр підтверджує коректність рекурентного співвідношення: доданки, отримані рекурентно, тотожні обчисленим за початковою формулою.

Кількість доданків для кожного x

Кількість доданків внутрішньої суми різна для кожного значення зовнішнього параметра, як і вимагає умова. Закономірність узгоджується з теорією: що більше x, то швидше зростають члени ряду і то раніше спрацьовує поріг переповнення. Загальна сума за таких умов скінченного значення не має, про що програма повідомляє явно.

8. Висновки

• Вивчено циклічні обчислювальні процеси; застосовано цикл з лічильником for для зовнішньої суми та цикл з постумовою do…while для внутрішньої — вибір кожного обґрунтовано наперед відомою чи невідомою кількістю повторень.
• Реалізовано обчислення елемента ряду за рекурентним співвідношенням, без функції pow(): степінь x^k і знак не обчислюються наново, а переходять від доданка до доданка множенням на коефіцієнт.
• Реалізовано контроль переповнення за порогами 10⁻³⁸ та 10⁺³⁸ і виведення причини припинення підсумовування.
• Результати подано таблицею з чотирьох колонок відповідно до вимог методичних вказівок.
• Виявлено і задокументовано дві особливості умови варіанта: невизначеність елемента ряду при k = 0 (ділення на нуль) та розбіжність внутрішнього ряду при x > 1. В обох випадках програма не приховує проблему, а явно повідомляє про неї.
• Достовірність підтверджено ручним розрахунком перших доданків та обчисленням суми ряду на калькуляторі: розбіжність не перевищує заданої точності.
• Завдання варіанта виконано в повному обсязі.
